Sistemi a circuito accoppiato: una soluzione sostenibile per il recupero di calore?

In un contesto di prezzi dell’energia in aumento e requisiti di sostenibilità sempre più stringenti, l’utilizzo efficiente del calore di scarto è sempre più al centro dell’attenzione delle aziende industriali. Un approccio collaudato per ridurre i consumi energetici negli impianti di ventilazione è l’impiego di un sistema a circuito accoppiato. Questa tecnologia consente un recupero di calore economico e al contempo tecnicamente sicuro, anche con flussi di Fumi esausti fortemente contaminati o corrosivi, senza contatto diretto tra aria di mandata e aria di ripresa.

Ma cos’è esattamente un sistema a circuito accoppiato? Come funziona e dove viene utilizzato? In questo articolo desideriamo spiegarti il funzionamento del sistema a circuito accoppiato e mostrare perché, soprattutto in ambienti industriali impegnativi – ad esempio nel Trattmento superficiale dei metalli, nell’industria chimica o in strutture di ricerca – rappresenta una soluzione sostenibile.

Se ti occupi della progettazione o dell’ottimizzazione di impianti di ventilazione industriali, questo articolo offre una panoramica approfondita sul recupero di calore tramite sistema a circuito accoppiato. Allo stesso tempo, ti mostriamo come, grazie all’impiego mirato degli scambiatori di calore in plastica Calorplast nel sistema a circuito, puoi ottenere massima efficienza, resistenza alla corrosione e sicurezza operativa.

I punti chiave in breve

Un sistema a circuito accoppiato è un sistema chiuso per il recupero di calore, sviluppato specificamente per impianti di ventilazione industriali.

Trasferisce energia termica da un flusso di aria di ripresa a un flusso di aria di mandata, completamente senza contatto diretto tra le correnti d’aria.

Ideale per settori con flussi di Fumi esausti igienicamente sensibili o corrosivi, ad es. nel Trattmento superficiale dei metalli, nell’industria chimica o nei laboratori.

Lo schema del sistema a circuito accoppiato è composto da due scambiatori di calore separati, collegati da un circuito di fluido chiuso.

Il calore viene trasferito fisicamente tramite un fluido termovettore; il trasporto avviene mediante una pompa di circolazione.

Il funzionamento del sistema a circuito accoppiato richiede poca manutenzione, è affidabile ed è particolarmente efficiente dal punto di vista energetico.

Offre una soluzione sostenibile per ridurre il fabbisogno di riscaldamento e quindi i costi di esercizio nei sistemi di ventilazione industriali.

Come funziona un sistema a circuito accoppiato?

Un sistema a circuito accoppiato utilizza due scambiatori di calore separati, collegati tramite un circuito di fluido chiuso. Il calore dei Fumi esausti viene assorbito, trasportato e trasferito all’aria di mandata: in modo efficiente, con poca manutenzione e senza miscelazione dell’aria.

Quali compiti svolge un sistema a circuito accoppiato?

Un sistema a circuito accoppiato è molto più di un semplice componente del sistema di gestione dell’aria: svolge funzioni centrali per aumentare l’efficienza e la sicurezza di processo negli impianti di ventilazione industriali. I compiti principali riguardano il recupero mirato del calore, il trattamento di aria di ripresa e aria di mandata, nonché l’alimentazione a temperatura controllata di aree produttive sensibili. Proprio nei settori con flussi di gas aggressivi o contaminati, il sistema a circuito accoppiato è una soluzione sicura ed economica per ridurre l’impiego di energia e migliorare il bilancio ambientale.

Trattamento di aria di mandata e aria di ripresa

In molti processi industriali si generano flussi di Fumi esausti contaminati o chimicamente aggressivi, che non devono entrare in contatto diretto con l’aria fresca. Il sistema a circuito accoppiato garantisce una separazione completa tra aria di ripresa e aria di mandata. Tramite due scambiatori di calore separati, l’energia dell’aria di ripresa calda viene trasferita al fluido termovettore e successivamente rilasciata nuovamente nella sezione dell’aria di mandata. In questo modo l’aria di mandata viene preriscaldata in modo efficace, senza contaminazione dell’aria: un requisito essenziale per ambienti controllati, ad es. nella produzione chimica o nelle camere bianche.

Condizionamento dell’aria di mandata

Un vantaggio fondamentale del sistema a circuito accoppiato è il condizionamento mirato dell’aria di mandata. Invece di sistemi aggiuntivi di riscaldamento o raffreddamento, il sistema sfrutta l’energia termica presente nei Fumi esausti per precondizionare l’aria fresca. In questo modo non solo si riducono i costi di riscaldamento, ma si mantengono stabili anche i profili di temperatura, ad esempio in aree produttive critiche dal punto di vista termico o in ambienti di laboratorio. Questa funzione del sistema a circuito accoppiato contribuisce in modo decisivo a un esercizio dell’impianto efficiente dal punto di vista energetico e affidabile.

Struttura di uno Scambiatore di calore gas-liquido e circolazione dell’aria nel sistema a circuito accoppiato

Il controllo della circolazione dell’aria all’interno di un impianto è di importanza centrale per la qualità del processo e il clima degli ambienti. In molti sistemi a circuito accoppiato, uno Scambiatore di calore gas-liquido è l’elemento centrale per regolare la circolazione dell’aria.

Per separare senza compromessi l’aria di ripresa e l’aria di mandata negli stabilimenti industriali, Calorplast utilizza due Scambiatore di calore gas-liquido nel sistema a circuito accoppiato. L’aria di ripresa dalla sala di produzione fluisce verso l’esterno attraverso lo scambiatore lato ripresa, mentre l’aria di mandata fresca fluisce dall’esterno nella sala di produzione attraverso lo scambiatore lato mandata. I due scambiatori di calore sono collegati tra loro tramite due tubazioni che costituiscono il sistema idraulico. Questo sistema idraulico utilizza appositi controlli per indicare agli scambiatori quanta acqua deve circolare al loro interno per raggiungere le temperature desiderate. Quanto più precisa è la regolazione idraulica, tanto più efficacemente il calore può essere estratto dagli scambiatori. In questo modo l’energia termica viene trasferita tra aria di mandata e aria di ripresa.

La funzione di un sistema a circuito accoppiato spiegata nel dettaglio

Un sistema a circuito accoppiato (KVS) è una soluzione collaudata per il recupero di calore negli impianti di ventilazione industriali, soprattutto quando aria di ripresa e aria di mandata devono essere gestite in modo separato nello spazio o isolate tra loro per motivi di sicurezza. Il funzionamento di un sistema a circuito accoppiato si basa sul principio del trasferimento indiretto di energia tramite un fluido termovettore. Due scambiatori di calore vengono collegati in un circuito idraulico chiuso: uno nella linea dell’aria di ripresa e uno nella linea dell’aria di mandata. Attraverso questo circuito, l’energia termica contenuta nei Fumi esausti viene assorbita, trasportata e trasferita in modo mirato all’aria di mandata. In questo modo si riduce in modo significativo l’energia necessaria per riscaldare o raffreddare l’aria di mandata, senza che avvenga uno scambio diretto d’aria. Questo recupero di calore indiretto è particolarmente vantaggioso negli impianti con Fumi esausti contaminati o aggressivi, perché concilia sicurezza di processo ed efficienza energetica.

Il ruolo dello scambiatore di calore nel sistema a circuito accoppiato

Lo scambiatore di calore è il cuore di ogni sistema a circuito accoppiato. Si occupa del vero e proprio trasferimento di calore tra il flusso d’aria e il flusso di fluido. Nel classico sistema a circuito accoppiato si trovano due scambiatori di calore identici: uno sul lato aria di ripresa, che assorbe l’energia termica dai Fumi esausti caldi, e un secondo sul lato aria di mandata, che successivamente rilascia questa energia. Il fluido termovettore, di solito acqua o una miscela acqua-glicole, circola tra le due unità e funge da mezzo di trasporto.

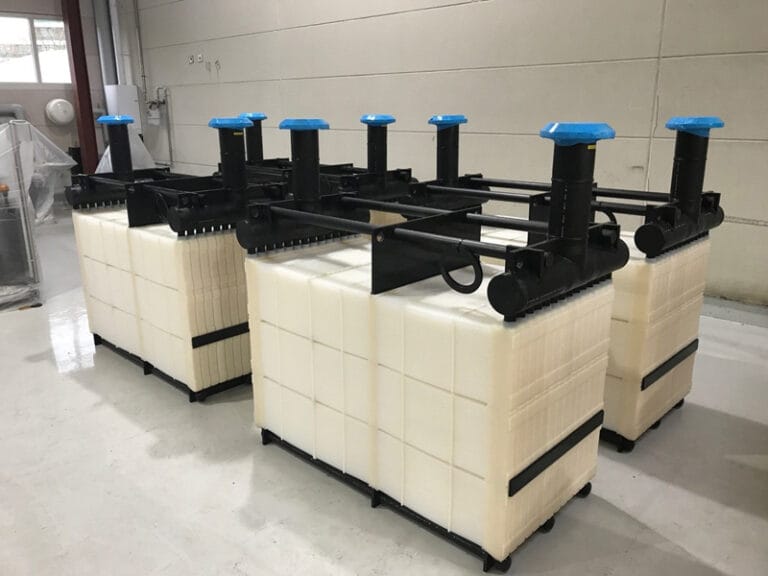

La scelta del tipo di scambiatore di calore dipende dai requisiti specifici dell’applicazione. In ambienti industriali con elevati carichi dovuti a mezzi chimicamente aggressivi, ad esempio, vengono impiegati gli Scambiatori di calore gas-liquido Calorplast. Questi si distinguono per la loro realizzazione interamente in plastica, che li rende resistenti alla corrosione, igienicamente sicuri ed estremamente durevoli. Grazie al design modulare, tali sistemi possono inoltre essere adattati in modo ottimale a diverse portate volumetriche e situazioni di installazione: un vantaggio decisivo per concetti di ventilazione su misura con sistema a circuito accoppiato.

In combinazione con una gestione intelligente dei flussi e un controllo preciso, lo scambiatore di calore garantisce che il funzionamento del sistema a circuito accoppiato rimanga nel tempo efficiente dal punto di vista energetico, richieda poca manutenzione e sia affidabile. Così il calore di scarto di processo diventa un vantaggio economico e un contributo all’uso sostenibile dell’energia.

Sistemi a circuito accoppiato nella pratica: campi di applicazione

Un sistema a circuito accoppiato è richiesto ovunque vi siano elevati requisiti di igiene, sicurezza o purezza di processo e dove una confluenza diretta dei flussi di aria di mandata e aria di ripresa in un unico impianto di trattamento aria non sia tecnicamente o legalmente consentita. Grazie alla separazione completa dei flussi d’aria, con recupero di calore al contempo efficiente, il sistema a circuito accoppiato offre una soluzione affidabile per ambienti sensibili nell’industria e nell’impiantistica degli edifici. In particolare, dove si generano Fumi esausti contaminati o chimicamente carichi, con un sistema a circuito accoppiato adatto la ventilazione non solo consente di risparmiare energia, ma anche di ottenere il massimo livello di sicurezza operativa.

Sistemi a circuito accoppiato in ospedale

La separazione igienica tra l’aria di ripresa proveniente da sale operatorie, aree infettive e l’aria di mandata per altre parti dell’edificio è essenziale.
I sistemi a circuito accoppiato consentono un recupero di calore efficiente senza miscelazione dell’aria e impediscono così la trasmissione di germi o agenti patogeni.
Soprattutto nelle terapie intensive, nelle stanze di isolamento e nelle aree di laboratorio, offrono un contributo decisivo al rispetto delle linee guida igieniche secondo VDI 6022.

Sistema a circuito accoppiato nella galvanica

Nella galvanotecnica si generano flussi di Fumi esausti altamente corrosivi con Acidi, ioni metallici e aerosol, che non devono entrare in contatto con l’aria di mandata.
Un sistema a circuito accoppiato con Scambiatori di calore gas-liquido Calorplast in versione plastica garantisce un disaccoppiamento termico sicuro dei flussi d’aria.
Il funzionamento del sistema a circuito accoppiato non soddisfa solo requisiti energetici, ma protegge anche il sistema di ventilazione da danni chimici.

Dai un’occhiata alla nostra Case Study sui sistemi a circuito accoppiato nella galvanica.

Sistema a circuito accoppiato nei laboratori

In istituti di ricerca, università e stabilimenti di produzione farmaceutica, una separazione rigorosa tra Fumi esausti contaminati e aria di mandata pulita è indispensabile.
I sistemi a circuito accoppiato garantiscono un recupero di calore affidabile con sicurezza di processo, anche in condizioni operative variabili e con elevati requisiti di purezza dell’aria.
Soprattutto negli edifici con più aree di laboratorio separate tra loro, rappresentano un’alternativa economicamente sensata alla riprogettazione completa dei sistemi di ventilazione.

Vantaggi e svantaggi dei sistemi a circuito accoppiato

L’impiego di un sistema a circuito accoppiato negli impianti di ventilazione industriali offre numerosi vantaggi tecnici ed economici. Soprattutto nelle applicazioni impegnative con Fumi esausti aggressivi o requisiti igienici rigorosi, il sistema si è affermato come soluzione efficiente dal punto di vista energetico e al contempo sicura in esercizio. Come per ogni tecnologia, tuttavia, esistono anche determinate condizioni quadro e limitazioni che dovrebbero essere considerate. Di seguito trovi una panoramica compatta dei principali vantaggi e svantaggi di questa soluzione di recupero di calore.

Vantaggi

Elevato rendimento del recupero di calore

Grazie al trasferimento di calore separato nel sistema a circuito accoppiato, è possibile recuperare fino al 70% dell’energia contenuta nei Fumi esausti.

Ingombro ridotto

Il sistema a circuito accoppiato non richiede un collegamento diretto dell’aria: le unità di mandata e ripresa possono essere installate in posizioni separate.

Possibilità di retrofit su impianti esistenti:

Soprattutto nei progetti di ristrutturazione, il sistema si presta al retrofit senza che siano necessarie grandi modifiche strutturali.

Eccellente capacità di isolamento

Le plastiche hanno una bassa conducibilità. Per questo sono ideali come isolanti nelle applicazioni elettrotecniche o per la separazione termica negli impianti. Senza di esse, molti dispositivi elettrici moderni sarebbero impensabili. Tuttavia, le plastiche sono adatte anche per gli scambiatori di calore: grazie a costruzioni speciali, è possibile ottenere uno scambio termico efficiente, mentre resistenza alla corrosione, resistenza chimica e peso ridotto rappresentano grandi punti a favore.

Regolazione integrata della potenza

Tramite la pompa di mandata nel circuito del fluido termovettore, la potenza può essere adattata in modo flessibile e regolata con precisione.

Uso efficiente dell’energia

L’utilizzo mirato del calore di scarto di processo disponibile non solo riduce il fabbisogno di riscaldamento, ma migliora anche il bilancio complessivo del tuo impianto di ventilazione.

Riduzione delle emissioni di sostanze nocive

Evitando uno scambio d’aria tra mandata e ripresa, si riduce il rischio di ricontaminazione o diffusione di sostanze nocive.

Varietà di materiali

In combinazione con gli Scambiatori di calore gas-liquido Calorplast in plastica resistente alla corrosione, è possibile l’impiego senza problemi anche in ambienti chimicamente aggressivi.

Svantaggi

Costi di investimento più elevati

Rispetto ai semplici impianti di trattamento aria, il sistema a circuito accoppiato rientra tra le soluzioni più costose, soprattutto a causa dell’idraulica aggiuntiva.

Rischio di congelamento a basse temperature esterne

Senza adeguate misure di protezione antigelo o concetti di controllo, in inverno può formarsi ghiaccio nello scambiatore di calore.

Maggiore necessità di manutenzione per il sistema di pompaggio

La pompa di circolazione utilizzata e il fluido termovettore richiedono monitoraggio e manutenzione regolari.

Perdite termiche nel circuito

A seconda del percorso delle tubazioni e dell’isolamento, possono verificarsi perdite che riducono il rendimento, se non vengono adottate misure adeguate.

Più efficienza per il tuo impianto

I sistemi a circuito accoppiato offrono una soluzione tecnicamente matura e sostenibile per il recupero di calore negli impianti di ventilazione industriali, soprattutto dove elevati requisiti igienici, Fumi esausti aggressivi o flussi d’aria separati nello spazio escludono un recupero di calore diretto. Grazie a due scambiatori di calore separati e a un circuito di fluido chiuso, consentono un trasferimento di calore efficiente, sicuro e privo di contaminazioni. In combinazione con gli scambiatori di calore in plastica Calorplast resistenti alla corrosione, questi sistemi garantiscono elevati risparmi energetici, massima sicurezza operativa e offrono un contributo importante alla riduzione di emissioni e costi di esercizio. I sistemi a circuito accoppiato sono quindi una soluzione efficiente e sostenibile a lungo termine per applicazioni industriali impegnative.
